マルチビーム測量では、できるだけ広いスワスで効率よく計測したくなります。
ところが、スワス角を広げるほど、端部の点群だけが上に浮いたり、逆に下に垂れたりして、断面で見ると「反り返った」ような形になることがあります。
現場では、
「広く取れるのはありがたいが、端の品質が不安定」
という悩み方をすることが多いと思います。
この記事では、なぜ端部が反り返るのか、その原理をできるだけわかりやすく整理します。
あわせて、実務でどの順番で対処するのが安全かもまとめます。
結論を先に言うと、端部反り返りは単純に「端だけ後補正すればよい」という話ではありません。
まずは音速度とROLLを疑い、信頼できる帯で整合を取ったうえで、それでも残る端部だけを最後に扱うのが基本です。
端部が反り返るのはなぜか
マルチビームは、真下だけでなく、左右に扇形に広がる多数のビームで海底や河床を見ています。
真下に近いビームは、多少の誤差があっても影響が比較的小さく済みます。
ところが外側のビームは、かなり斜めから海底や河床を見ているため、同じわずかな誤差でもズレが大きく増幅されます。
簡単に言えば、外へ行くほど誤差に弱いということです。
懐中電灯を床に向けるイメージで考えるとわかりやすいです。
真下に向けた光は、少し傾いても当たる位置は大きく変わりません。
でも、横へ大きく斜めに向けた光は、ほんの少し傾いただけで当たる位置が大きく動きます。
マルチビームの外側ビームも、これと同じです。

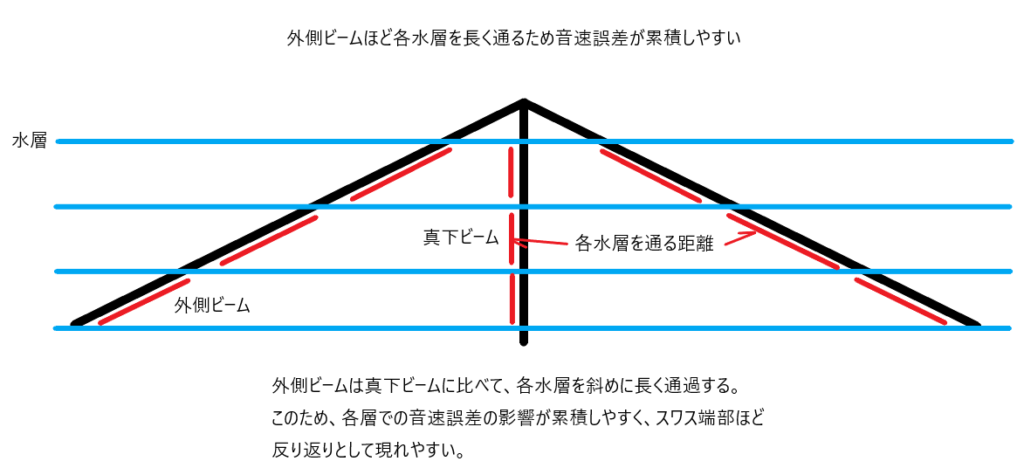

原因その1 音速度のズレ
端部反り返りでまず疑うべきなのが、音速度のズレです。
海の中では、水温や塩分などによって音の速さが変わります。
機械が想定している音速度と、実際の海の中の音速度が少しでも違うと、斜めに飛ぶ外側ビームほどその影響を大きく受けます。
その結果、本当は平らな海底でも、断面で見ると端だけが上に反ったり、下に垂れたりします。
つまり、スワス端部の反り返りは、
外側ビームが悪いというより、
外側ビームほど音速度のズレが強く出やすい
という理解が正確です。
音速測定の対処法は、単に「測る」ではなく、
- 開始前に測る
- 水が変わりそうなら追加で測る
- 反り返りが出た場所の近くで測る
- 表層音速も確認する
- 再処理して改善するかを見る
原因その2 ROLL残差
もう一つの代表的な原因が、ROLL残差です。
船体やソナーヘッドの傾き補正が少しでも甘いと、そのズレは外側ビームで大きく見えます。
真下付近ではあまり問題に見えなくても、外側では数cm単位で差が出ることがあります。
現場感覚で言えば、
「中心はそこそこ合っているのに、端だけおかしい」
というとき、ROLLの甘さが隠れていることがあります。
特に、全測線に同じパッチテスト値を適用していると、ある1本だけ少し甘いということも実務では珍しくありません。
その場合、端部反り返りだけを補正しようとすると、本来はROLLで直すべき成分まで端部補正で肩代わりしてしまうことがあります。
スワスを広げると何が起きるか
スワス角を広げるということは、より外側のビームまで使うということです。
つまり、便利になる代わりに、誤差が増幅されやすい帯まで使うということでもあります。
たとえば、110度付近までは比較的安定していても、140度、160度と広げるほど、端部の品質は急に厳しくなります。
中心帯は問題なくても、最外端だけが崩れるというのは、まさにこのためです。
なので、スワスを広げれば広げるほど得になるわけではありません。
広げたぶんだけ、端部の品質管理が難しくなると考えたほうがよいです。
ROLLのパッチテストは外側で見るべきか
考え方としては、外側寄りで見るのが正しいです。
ROLL誤差は外側ほど目立つので、平坦底で重複ラインを比較しながら、外側寄りの帯で合わせるのは理にかなっています。
実際、ROLLは外側ほど感度が高いため、ズレを見つけやすいです。
ただし、ここで大事なのは
外側なら外側ほどよいわけではない
ということです。
端の端まで行くと、今度は音速度やouter beam特有の不安定さまで一緒に拾ってしまいます。
その結果、本当は音速度や端部品質の問題なのに、ROLL調整で無理に合わせようとしてしまう危険があります。
実務的には、
信頼できる範囲のなるべく外側
でROLLを見るのが安全です。
たとえば0〜110度付近を主帯として信用しているなら、その中の外側寄りでROLLを合わせるのが筋です。
明らかに反り返りが出ている最外端を、ROLLの判断材料にしてはいけません。
端部反り返りを見たときの正しい順番
端部が反り返って見えたとき、いきなり「端だけ補正しよう」と考えると失敗しやすいです。
大事なのは、まず原因を切り分けることです。
順番としては、私は次の流れが安全だと考えています。
1. まず音速度を疑う
SVPが古い、表層音速度の扱いが甘い、測線中の水塊変化を拾えていない。
こうした状態では、端部のsmileやfrownは普通に出ます。
2. 次にROLLを疑う
測線全体が少し傾いている感じがあるなら、端部補正より先にROLLを疑うべきです。
1本だけ甘い測線が混ざることもあります。
3. 信頼できる帯でTAする
0〜110度付近など、比較的信用できる帯を使ってTAを行います。
ここで全体の姿勢差や系統差をきちんと詰めます。
4. それでも残る端だけを見る
中心は合っているのに、最外端だけ反る。
この状態になって初めて、端部特有の問題として扱います。
実務での考え方
実務で扱いやすいのは、
主帯はQiMERA側で整える、端は最後に別で判断する
という考え方です。
たとえば、
- 0〜110度付近は主帯として信用する
- そこはパッチテストやTAの対象にする
- 110度より外は、まず診断する
- 本当に残したいか、切るか、補正するかを決める
この役割分担にすると、処理の筋が通りやすくなります。
現場では、端部反り返りに対して「全部使いたい」という気持ちになりがちです。
でも、品質の悪い帯を無理に使うと、後処理で余計に苦しくなります。
端部は、広く取れればラッキーというくらいの気持ちで、まずは主帯の品質を優先したほうが安全です。
後補正はいつ使うべきか
それでもなお、中心帯は整っているのに、最外端だけが数cm単位で反り返ることがあります。
そのような場合に限って、端部だけを対象にした後補正は有効です。
ただし、ここで誤解してはいけないのは、これはraw再処理の代わりではないということです。
あくまで、
- 主帯は信用できる
- 音速度とROLLはある程度整理できている
- 残るのはouter beam特有の端部反りだけ
という条件で使うべきものです。
また、1本だけROLLが甘い測線に対しては、端部補正より先に、その測線だけのROLL微調整を考えたほうが筋が良い場合もあります。
断面を見ながら、全体が少し回っているのか、端だけが反っているのかを見分けることが重要です。
まとめ
スワス端部が反り返るのは、外側ビームほど誤差に弱いからです。
音速度のズレは外側ビームで大きく現れやすく、ROLL残差も外側ほど目立ちます。
そのため、スワスを広げるほど端部は便利になる一方で、品質管理の難易度も上がります。
対処法の基本は、まず音速度を疑い、次に信頼できる帯でROLLとTAをきちんと詰めることです。
そのうえで、なお残る端部だけの反り返りを、診断したうえで切るか、補正するかを決めます。
端部補正は便利ですが、主役ではありません。
主役は、あくまで音速度と姿勢補正です。
そこを先に整えておくことで、端部の扱いもずっと楽になります。
この記事のポイント
スワス角を広げるほど、外側ビームは誤差に弱くなる。
端部反り返りの主な原因は、音速度のズレとROLL残差。
ROLLのパッチテストは、信頼できる範囲のなるべく外側で見る。
端部反り返りは、まず診断し、最後に必要なら補正する。
主帯を整えるのが先、端をいじるのは後。
